组成和功能
云联在线是云联电力科技股份有限公司开发的智能电力运维管理系统，由站、云、端三部分解决方案构成。
站解决方案包含了部署在变配电站、低压用户侧的用电信息采集设备。数据采集设备通过GPRS/WIFI网络将数据上送到云平台。
云解决方案则提供了包含用电监视、运行分析、能效管理、电能质量、设备管理、运维管理在内的一整套应用和数据分析平台。
端解决方案提供了基于PC WEB、移动WEB、移动APP、SNS(微信)在内的终端应用界面。
云联在线通过站、云、端三大解决方案为电力运维提供核心业务支撑。

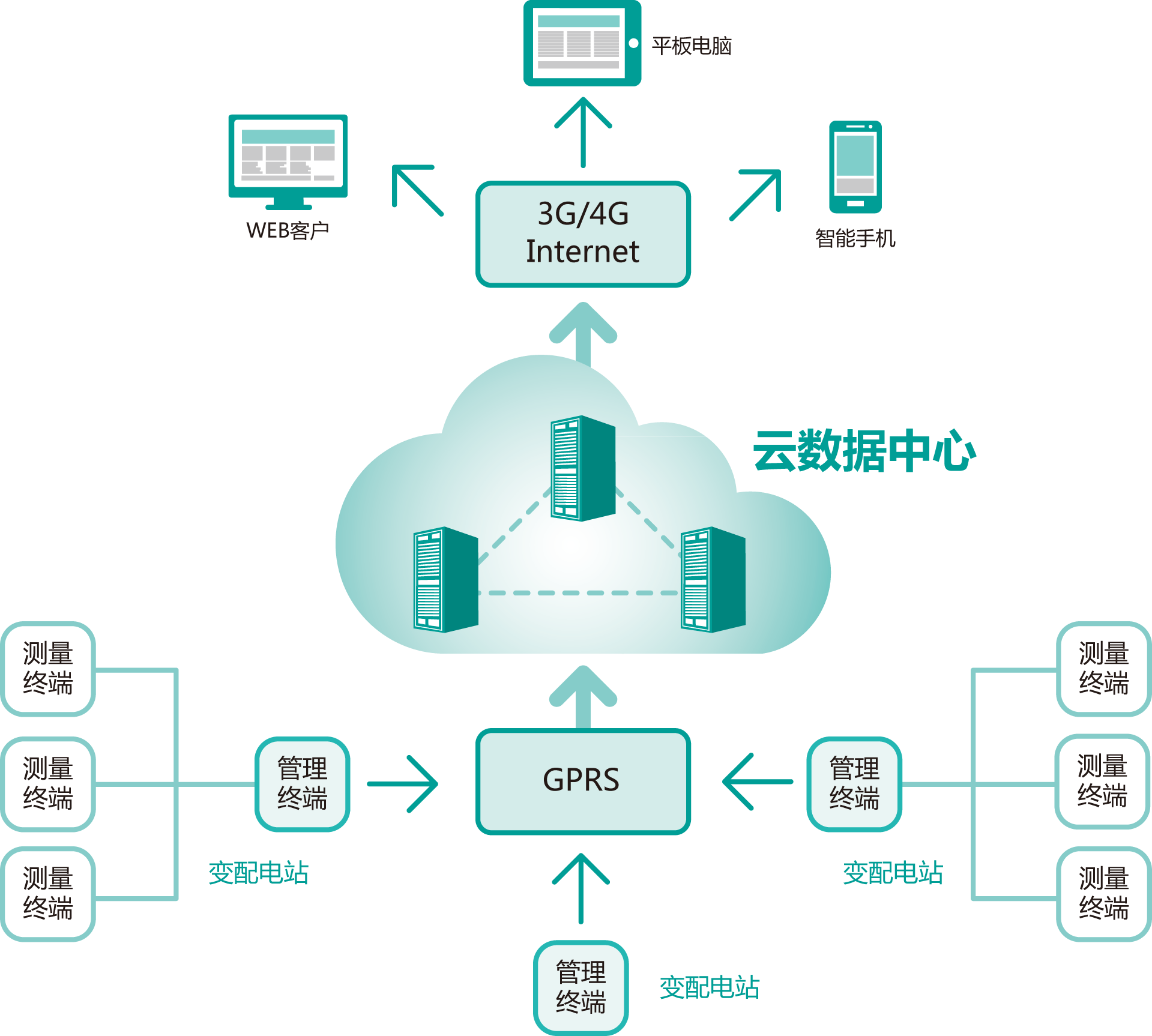

系统结构
概述

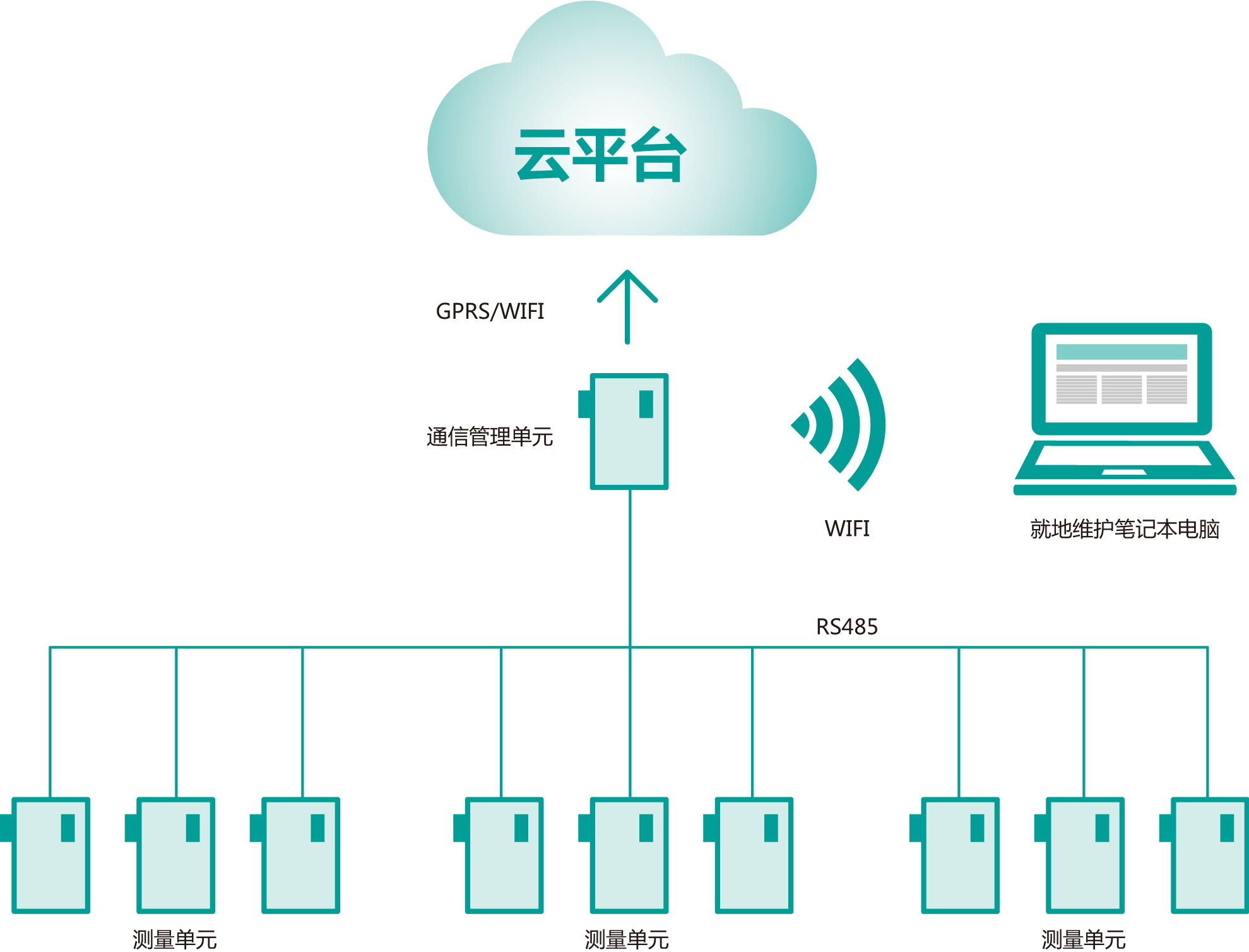

“站”指变电站数据采集系统，包括各种数据采集单元和通信管理单元 。
数据采集单元部署在开关柜上，采集进出线开关的各种电气运行参数.数据采集单元通过RS485总线接入到通信管理单元。
通信管理单元提供GPRS和WIFI通信接口，可上送采集数据到云平台。通信管理单元提供基于WIFI的就地维护功能。
技术特点
数据采集系统包含供电单元、测量单元、状态单元、通信单元等多种模块。各单元都采用2P空开标准尺寸设计，通过内部接口总线连接。接口总线提供各单元模块之间的供电和通信连接。因此可根据实际测量要求灵活组合各单元模块实现多个回路测量。
技术参数
| 名称 | 型号 | 功能详述 |
|---|---|---|
| 供电单元 | STU-649 | AC85~265V/DC100-DC330V 自适应供电，内置DC/DC提供DC5V电源及RS485对外接口，为本柜内不超过8个智能模块供电，并将这些智能模块的内部通讯接口转换成隔离的RS485接口。 |
| 状态单元 | STU-642 | 提供11路AC220V电压输入，用于对次要回路的带电/停电状态监视，并采集该回路电压交流值。 |
| 测量单元 | STU-643 | 三相电压220V输入、三相电流0~100mA输入以及0~100mA漏电流输入 提供一个回路的全电量采集、故障录波和电能质量监视、电气泄漏电流监视。 |
| 通信管理单元 | STU-647 | 提供2个RS485接口，用于站内采集交流模块或状态模块等智能模块的信息。 提供1个GPRS接口和1个WIFI接口与云端监控系统信息交互（GPRS和WFI任选）。WIFI接口同时用于站内系统调试和站内移动终端数据访问。 提供大容量数据存储，通信中断恢复后可续传缓存数据。 |
云平台功能概览
“云”指电力运维业务和数据服务云平台。云平台部署在专业云服务商的托管平台上，为各种终端应用提供数据访问和应用服务。
| 服务内容 | 功能详述 |
|---|---|
| 基础管理服务 |
|
| 数据服务 |
|
| 告警服务 |
|
| 运行分析服务 |
|
| 数据分析服务 |
|
| 运维管理服务 |
|
功能概览

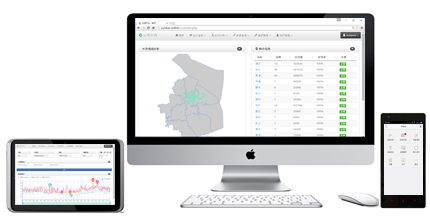

“端”包括桌面电脑终端和智能移动终端上的应用软件。
通过桌面电脑终端，可基于Web方式访问所有授权的系统数据和功能。
智能移动终端App则实现了电力运维企业的业务流程管理，包括故障信息推送、工单传递、巡视及人员管理等—系列功能。运维人员通过App可平滑顺畅高效地完成日常工作。
WEB应用
| 功能模块 | 功能详述 |
|---|---|
| 基础信息管理 |
|
| 运行监视 |
|
| 报表 |
|
| 运行分析 |
|
| 能效分析 |
|
| 电能质量分析 |
|
| 设备管理 |
|
| 巡视管理 |
|
| 缺陷管理 |
|
| 安全监察管理 |
|
| 任务管理 |
|
移动App应用
| 功能模块 | 功能详述 |
|---|---|
| 用户管理 |
|
| 设备管理 |
|
| 巡视管理 |
|
| 安全监察管理 |
|
| 交接班管理 |
|
| 交接班管理 |
|
| 任务管理 |
|
| 告警 |
|
微信企业号应用
| 功能模块 | 功能详述 |
|---|---|
| 实时告警 |
|
| 报表 |
|
